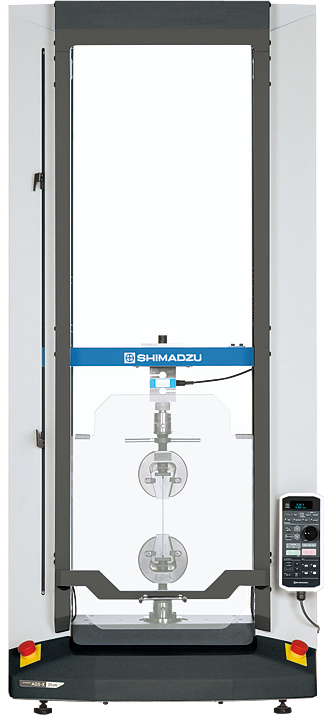

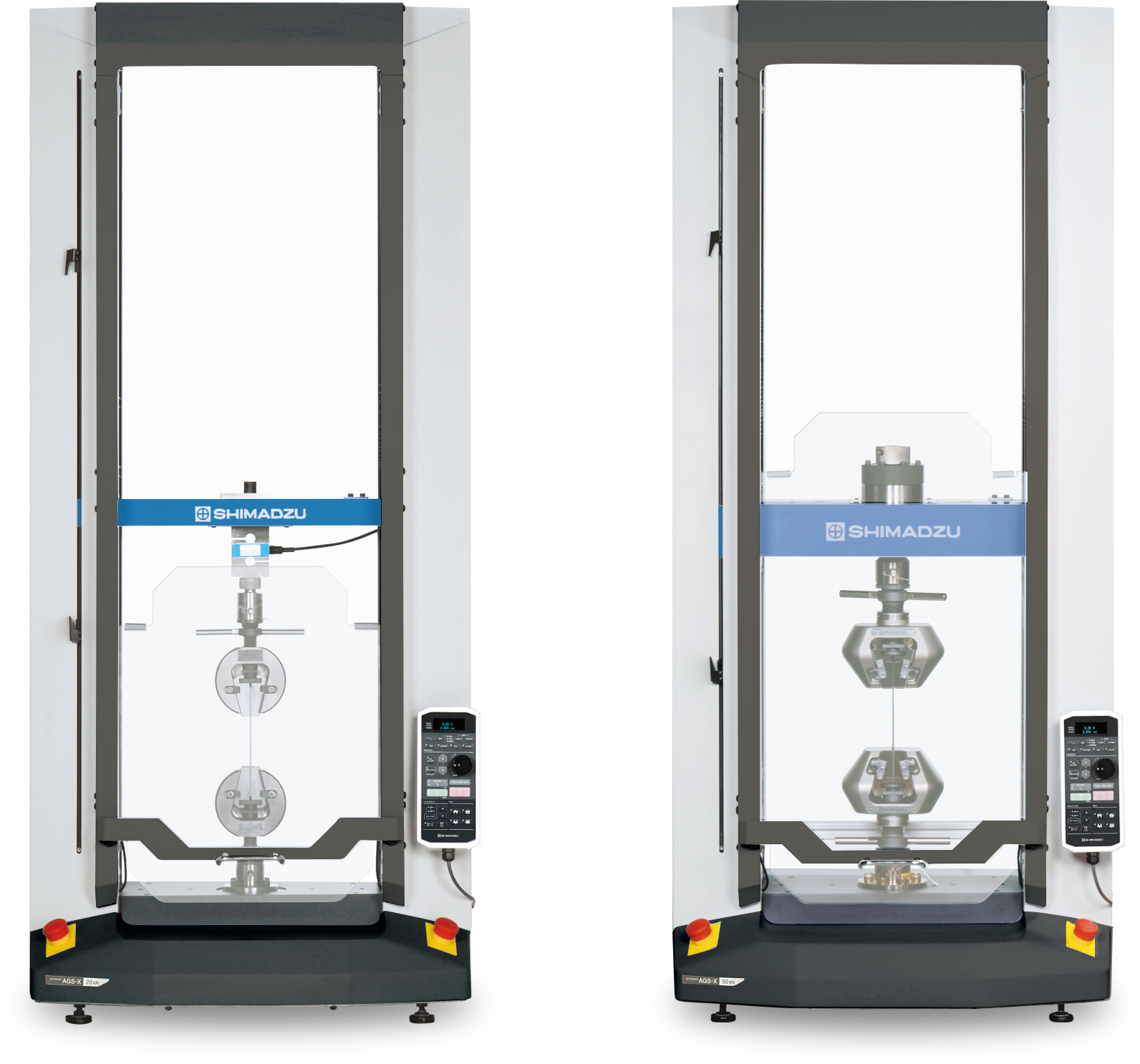

Univerzální zkušební stroje Shimadzu, řada AGS-X
Trhací stroj pro tahové zkoušky
Specifikace stroje Autograph AGS-X
Shimadzu vyrábí stolní trhací stroje řady AGX-S pro testování pevnosti a deformace. Tyto stroje jsou známé svojí přesností a spolehlivostí, díky čemuž dlouhodobě splňují požadavky evropských, amerických a dalších norem DIN, EN, ISO, ASTM, JIS, IS atd.
Zkušební stroj AGS-X pracuje autonomně (např. vedle výrobní linky) nebo v propojení s počítačem. Na strojích se zkouší jak kovové, tak nekovové materiály a normované vzorky a to v tahu, tlaku nebo ohybu (tahový stroj ve funkci lisu). Střih, přilnavost, odlup, penetrace a tření jsou také možné - záleží pouze na použitém zkušebním přípravku.
Díky bohatému příslušenství se používá zkušební stroj v nejrůznějších průmyslových odvětvích, při výuce nebo testovacích centrech.
Zkušební trhací stroj - příklady použití
Autonomně pracující nebo počítačem řízený tahový stroj AGS-X (elektromechanický) se využívá jak v průmyslu pro testování pevnosti svárů (hliník, ocel, nerez), spojů (nýtované, svařované, lepené, krimpované, lisované) nebo pro materiálové zkoušky základních materiálů.
Trhací stroj vyhodnocuje napětí, pevnost (na mezi kluzu, maximální pevnost, pevnost při lomu), síly při přetrhu, průhyb a tažnost.
Zkušební stroj se používá i o pro cyklické zatěžování. V tom případě je však potřeba dodržovat předepsané limity - nízká frekvence zkušebního trhacího zařízení - jedná se přece jen o statický trhací stroj. Tahové a tlakové zkoušky je možné samozřejmě provádět jak při vysoké, tak nízké nebo pokojové teplotě, o čemž svědčí bezpočet aplikací s teplotní komorou nebo pecí.
Trhací stroj AGS-X je oblíbeným nástrojem ve vědeckém výzkumu, na středních školách a v oblastech zkoušek kvality ve všech odvětvích průmyslu, kde je kladen důraz na dlouhou životnost, spolehlivost a přesnost měření.
Vybrané reference z různých oblastí průmyslu: ŠKODA Auto a.s., Daikin Industries Czech Republic s.r.o., Novanta Česká republika s.r.o.
Vybrané refrence z různých oblastí VaV: UPCE Pardubice, MUNI Brno, UTB Zlín
Zkušební trhací stroje - vlastnosti a použití
- Díky použití kvalitních siloměrů dosahují tahové stroje a lisy třídy 0,5
- Zkušební tahový stroj vyniká stabilitou a tichým provozem díky dvěma kuličkovým šroubům bez vůle s vysokou přesností.
- Ergononie a uživatelská přívětivost zkušebního trhacího stroje je další z důležitých vlastností.
- Společnost Shimadzu vyrábí vlastní klínové čelisti MWG (pneumatické čelisti PWG) a s jejich použitím se vzorek při upínání nenamáhá axiálním napětím.
- Tárování síly nebo pozice trhacího zařízení ručně nebo automaticky.
- Dříve zkušební trhací zařízení pracovala v jednom z vybraných rozsahů. Dnes se tahový stroj přepíná automaticky podle dosažené síly / napětí a deformace.
- V jednom programu je možné definovat více rychlostí závisejících na různých parametrech, např. konstantní rychlost přírůsku napětí (Mpa/s), konstantní rychlost deformace (%/s), konstantní rychlost přírůstku dráhy (mm/min) atd.
- Výsledky se ukládají průběžně a automaticky.
- Software TrapeziumX umožňuje vícenásobné zobrazení křivek v grafu, včetně možnosti různých veličin na osách.
- Metody zkušebních postupů se dodávají se strojem, ale uživatel má možnost nastavit zkušební postup i dle vlastní aplikace.
- Zkušební trhací stroj je vybavený bezpečností funkcí rychlobrzdy při rychloposuvu.
- Univerzální použití dělá ze stroje UNIVERZÁLNÍ trhací stroj a lis.
- Na trhací zařízení je možné instalovat různé typy čelistí (upínačů) - mechanické, hydraulické, pneumatické nebo vlastní výroby v případě, že se jedná o netypický vzorek.
- Díky integrované paměti u každého siloměru je výměna siloměrů (např. kvůli použití menšího siloměru) velmi snadná.
- Další příslušenství - průtahoměr, videoprůtahoměr, komora atd. závisí pouze na uživateli.
leták trhacího stroje AGS-X v češtině
leták zkušební trhacího stroje AGS-X v angličtině
Technické parametry
Vlastnosti
|
|||
Max. kapacita rámu
|
10kN |
20kN |
50kN |
Přesnost měření síly
|
0,5 % resp. 1% |
0,5 % resp. 1% |
0,5 % resp. 1% |
Přesnost 0,5% resp. 1%
|
od 0,2% – 100% rozsahu siloměru |
od 0,2% – 100% rozsahu siloměru |
od 0,2% – 100% rozsahu siloměru |
Nastavitelná rychlost posuvu
|
|||
Rozsah rychlosti
|
0,001-1000 mm/min |
0,001-1600 mm/min |
0,001-800 mm/min |
Přesnost polohování příčníku
|
0,1 % ze zobrazené hodnoty nebo +/- 0,01mm, větší hodnota platí |
0,1 % ze zobrazené hodnoty nebo +/- 0,01mm, větší hodnota platí |
0,1 % ze zobrazené hodnoty nebo +/- 0,01mm, větší hodnota platí |
Zkušební prostor
|
|||
Šířka zkušebního prostoru
|
425 mm |
425 mm |
425 mm |
Max. posuv příčníku
|
1200 mm |
1250 mm |
1210 mm |
Měření posuvu příčníku
|
|||
Rozlišení
|
0,001 mm |
0,001 mm |
0,001 mm |
Návratová rychlost
|
1500mm/min |
2200mm/min |
1100mm/min |
Rozměry a hmotnost
|
|||
Rozměry
|
W653×D520×H1603mm |
W718×D641×H1633mm |
W718×D641×H1633mm |
Hmotnost
|
85 kg |
235 kg |
260 kg |
