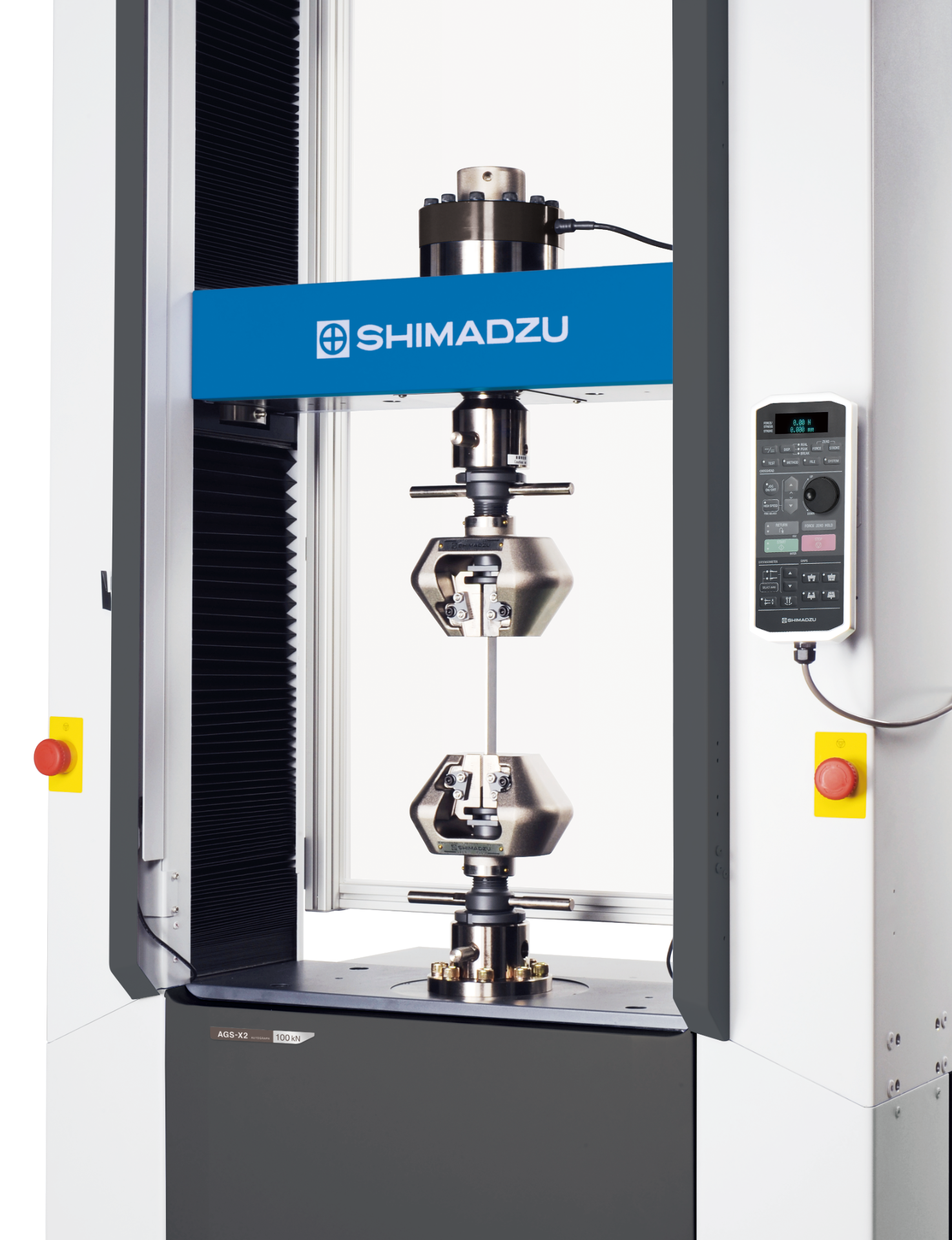

Zkušební stroj Shimadzu řady AGS-X

Zkušební stroj pro materiálové zkoušky

Statický trhací stroj - použití a popis

Zkušební systémy pro statické zkoušky (trhací stroj - lidově "trhačka") modelové řady AGS-X jsou navrženy tak, aby splňovaly požadavky norem ASTM, ISO, DIN, EN pro stroje pro tahové zkoušky. Jedná se o velmi přesné, počítačem řízené zkušební stroje vhodné pro testovaní kovových a nekovových materiálů v tahu, tlaku a ohybu

Zkušební stroj AGS-X pro statické zkoušky se používá i pro zkoušení výrobků a nekovových vzorků jako jsou lana, desky, polystyreny, cihly apod. Statické zkušební stroje modelové řady AGS-X se vyznačují nejenom vysokou přesností a stabilitou měření, ale také dlouhou životností.

Široká nabídka příslušenství dovoluje nasazení zkušebního stroje v nejrůznějších průmyslových odvětvích, v R&D nebo testovacích centrech.

Použití zkušebního stroje

Elektromechanický trhací stroj AGS-X se používá zejména pro testování napětí, tlaku, ohybu, lomu, vzniku trhlin a dalších mechanických zkoušek. Při použití teplotní komory se provádí zkoušky jak při zvýšené, tak při snížené teplotě.

Statický zkušební stroj se obyčejně používá ve vědeckém výzkumu, na školách a v oblastech zkoušek kvality v průmyslu metalurgickém, stavebním, strojním, leteckém, kosmickém, petrochemickém, gumárenském, plastikářském nebo lékařském a dalších.

Trhací stroje AGS-X - vysoká přesnost a vlastnosti

  • Přesnost měření síly je 0,5% (1%) od 0,2% až do plného rozsahu siloměru
  • Přesnost měření deformace je 0,1% ze zobrazené hodnoty
  • Zatěžovací rám zkušebního stroje pro statické zkoušky je je tvořen dvěma kuličkovými šrouby bez vůle s vysokou tuhostí a přesností, se zvýšenou stabilitou a sníženým hlukem
  • Při použití klínových čelistí MWG není vzorek zatěžován axiálním napětím při upínání
  • Měřící rozsah se nastavuje automaticky během testu v závislosti na měřených hodnotách testovaného napětí a deformace
  • Automaticky lze také mezi sebou přepínat jednotlivé řídící režimy, tj. zkouška řízená konstantním přírůstkem rychlosti napětí, konstantním přírůstkem rychlosti deformace, konstantní rychlostí atd.
  • Podmínky během testu a výsledky se ukládají automaticky
  • Ve stejné skupině vzorků lze jednotlivé výsledky testů zachycené v grafech vzájemně skládat do jednoho grafu, aby je bylo možné porovnat
  • Šablony zkušebního protokolu si upravuje uživatel dle potřeby sám
  • Před i po skončení zkoušky lze podle požadavků obsluhy upravit nebo doplnit údaje o vzorku
  • Zkušební stroj je vybavený bezpečností funkcí rychlobrzdy při rychloposuvu/návratu
  • Stroj pro statické zkoušky má široký rozsah použití
  • Ke zkušebnímu stroji lze připojit všechny typy čelistí (upínačů), čímž lze realizovat zkoušky pro kovové i nekovové materiály
  • Ke zkušebnímu stroji se dodává vybavení dle aplikace: teplotní komora, teplotní pec, extenzometr, videoextenzometr

leták zkušebního stroje AGS-X v češtině

leták trhacího stroje AGS-X v angličtině

Technické parametry

Vlastnosti
Max. kapacita rámu
100kN
300kN
Přesnost měření síly
0,5 % resp. 1%
0,5 % resp. 1%
Přesnost 0,5% resp. 1%
od 0,2% – 100% rozsahu siloměru
od 0,2% – 100% rozsahu siloměru
Nastavitelná rychlost posuvu
Rozsah rychlosti
0,001-800 mm/min
0,001-500 mm/min
Přesnost polohování příčníku
0,1 % ze zobrazené hodnoty nebo +/- 0,01mm, větší hodnota platí
0,1 % ze zobrazené hodnoty nebo +/- 0,01mm, větší hodnota platí
Zkušební prostor
Šířka zkušebního prostoru
600 mm
600 mm
Max. posuv příčníku
1255 mm
1475 mm
Měření posuvu příčníku
Rozlišení
0,001 mm
0,001 mm
Návratová rychlost
1100mm/min
550mm/min
Rozměry a hmotnost
Rozměry
W945×D725×H2164mm
W945×D725×H2414mm
Hmotnost
525 kg
675 kg

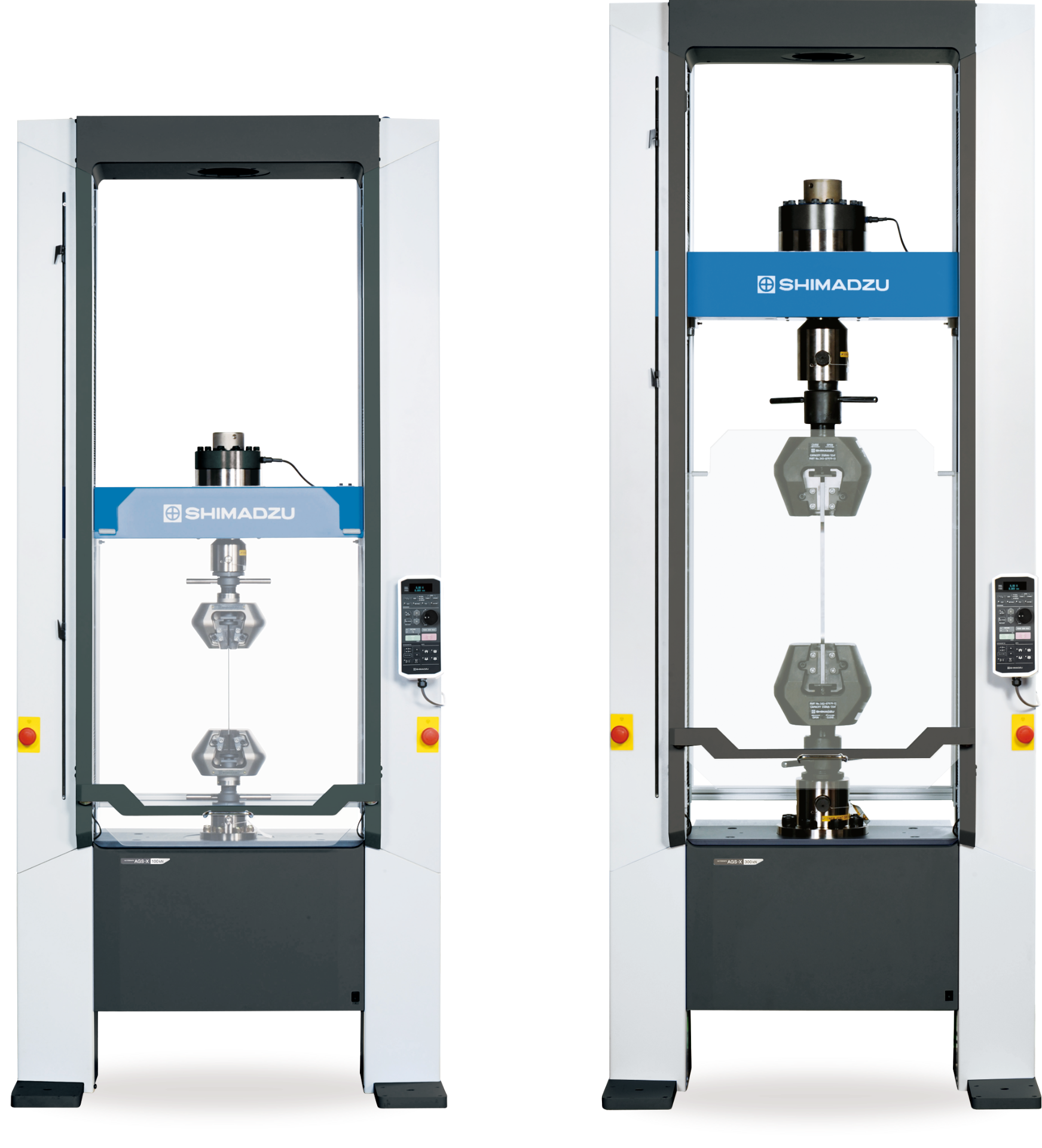

sloupový zkušební stroje řady AGS-X
